環境國際公約履約大樓（簡稱：履約大樓）是北京市首個獲得國家綠色建筑運行標識的項目，它位于北京市西城區西直門與新街口豁口之間的北草廠路交口處的桃園危改小區H3地塊，北臨北二環主路，南側為后英房胡同，是環境保護部環境保護對外合作中心利用國際無償援助資金開展的建設項目。項目從設計到建設，以及后期運營各個階段都以就“卓越設計，卓越技術，卓越環保”三項原則為指導，堅持踐行“綠色、低碳”可持續發展的綠色節能理念。項目于2010年成功通過國家住房與城鄉建設部綠色建筑示范工程驗收并獲得了綠色建筑三星認證。
工程概況
履約大樓采用框架剪力墻混合結構體系，總建筑面積為30191平方米，其中地上為鋼結構，建筑面積為22153 平方米；地下為框架鋼筋混凝土結構，建筑面積為8038平方米；地上9層，地下2層，檐口高36米。履約大樓的一、二層為公共區域，層高均為4.8米，為對外
合作中心內部以及外來工作人員使用的接待、會議及技術展示等服務區域；三～八層為綜合辦公區，層高3.67米，九層為綜合辦公區及健身房，層高為3.58米；每層分為東西兩個辦公組團，保證房間凈高為2.7米，走道凈高2.4米；并結合東西內庭以及中部生動的雙層挑高空間，創造一個環境舒適、景觀幽雅的辦公環境。
3.1 節地與室外環境
履約大樓綜合采用了多項節能環保技術的綠色實踐：包括建筑一體化遮陽，建筑南側里面運用具有金屬木紋肌理的幕墻和帶有遮陽措施的雙層隔熱玻璃幕墻，結合靈活流暢的曲面造型，創造了一個輕松和諧的建筑造型。高效的圍護結構，東西雙中庭及中庭追光系統有效實現自然通風與采光設計。建筑東南側外立面有外遮陽結構，有效阻擋了對周圍建筑造成光污染，并且建筑外窗選用了隔熱反射L o w-e玻璃幕墻，不影響周圍居住建筑的日照要求。
綠化采用了鄉土植物，采取喬灌草分層綠化相結合種植形成景觀群落，并結合景觀設置雨水調節池，考慮雨水入滲的一體化設計，同時在雨水調節池內部充填鵝卵石等以保證冬季的景觀效果，整體外環境效果十分豐富。其室外透水地面混凝土植草磚：225m2；草坪、綠化帶：1778m2；雨水收集池：279m2，總計2282m2，室外地面面積：4103m2，室外透水地面面積比：56％。履約大樓毗鄰西直門地鐵站，交通十分便利。基地交通組織車流流向?yàn)槟鏁r(shí)針，僅在西側設置一個機動車出入口，東側地下車庫入口處設置回車場地，機動車由此處回車進入地下車庫，地下車庫流線與地面流線一致。辦公人流主要由建筑物中部及南北兩側人流出入口出入，自行車出入口設置在基地南側，直接連通基地西南側的自行車停車場地。交通組織上，簡捷明確符合辦公建筑的交通特點要求。本項目合理開發利用了地下空間，建筑地下建筑面積為7665平方米，建筑占地面積2651平方米，地下建筑面積與建筑占地面積之比為：2.89%，地下空間主要包括：車庫、員工餐廳、設備機房、物業辦公用房等。履約大樓建筑外圍護設計符合北京市《公共建筑節能設計標準》地方標準，對外圍護結構做了如下幾點“氣候應對化”策略：1）小窗墻比，合理應用透明幕墻。建筑窗墻比南向0.36、東向0.32、西向0.34、北向0.29，總窗墻比為0.33。同時，屋頂合理進行天窗設計，屋頂天窗透明部分與屋面總面積之比為0.09。2）提高建筑保溫隔熱性能。、
22
AN LI FEN XI
建筑屋頂采用70m m厚擠塑板保溫傳熱系數0.4W/(m2·K)，主體外墻(包括非透明幕墻部分)采用200m m厚防火巖棉保溫板，傳熱系數為0.41W/(m2·K)，屋頂天窗玻璃采用9.52+16Ar(氬氣)+9.52中空Low—E 玻璃，內外層均為4+1.52+4 夾膠玻璃；外門窗、玻璃幕墻采用10(或者8m m厚)+16A r(氬氣)+9.52(4+1.52+4夾膠玻璃)中空L o w-E玻璃，考慮窗框折減后傳熱系數為1.7 W/(m2·K)；中空Low—E 玻璃的可見光透射率不小于58％，可見光反射率不大于18％，遮陽系數小于
0.5 。
南、北主入口設置旋轉門，保證建筑的密閉效果， 以減少能源消耗。幕墻氣密性達到國家標準《建筑幕墻》中3 級要求。
3.2 節能與能源管理

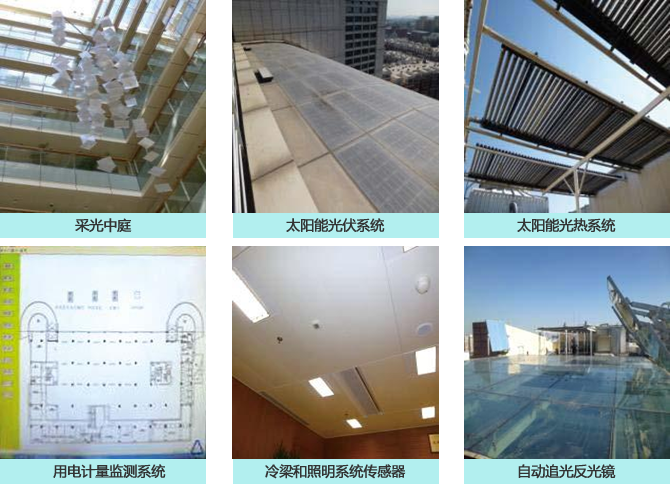

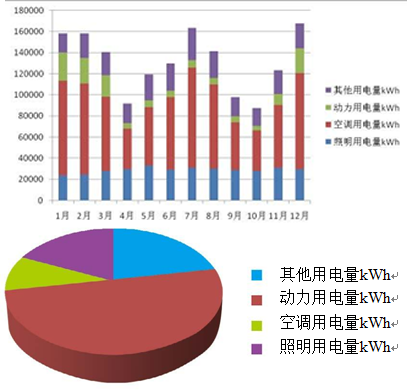

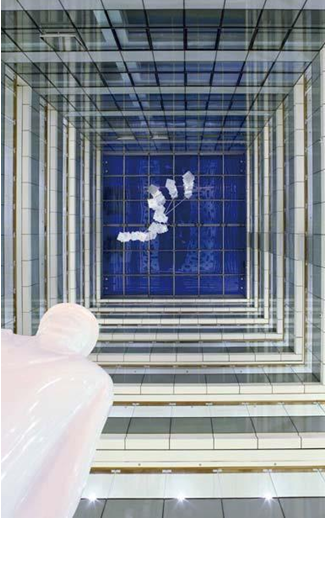

本項目的冷源系統采用了高性能三級壓縮離心式制冷機組，空調末端采用溫濕度獨立控制的冷梁加新風系統，輸送系統設置的風機與水泵均加裝了變頻裝置以降低輸送能耗。空調系統配有D R I排風全熱回收轉輪，以提高熱回收效率。本項目的室內照明系統采用了照度傳感器和人員動作傳感器耦合的控制方式，同時設有中庭及地下食堂采光天窗，屋頂位置安裝自動追光反射鏡，均實現充分自然采光降低建筑的照明能耗。本項目采用了太陽能熱水系統和太陽能光電系統。太陽能熱水系統采用真空管架設于屋面，太陽能光伏系統采用與建筑一體化的形式設置于南向幕墻。根據2012年電耗數據進行統計，本項目年空調和照明系統運行電耗分別為27.1 kWh/m2和11.5 kWh/m2。
3.3 節水與水資源利用
本項目所有衛生器具及廚房用水器具均采用節水器

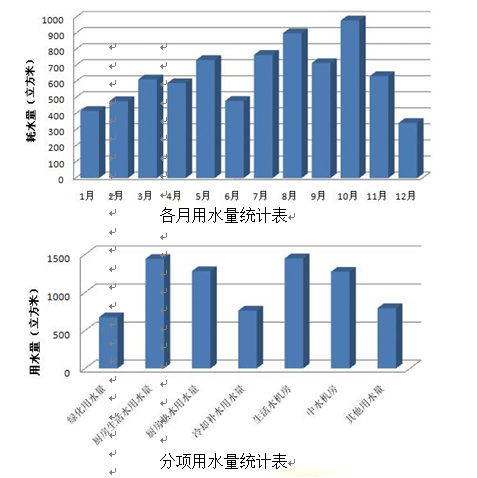

具，在室外停車位設置植草磚增強雨水入滲，同時結合室外景觀設置了雨水滲透池來增強雨水入滲。本項目在室外綠化、室內餐飲廚房、生活熱水、冷卻補水等用水計量指標處均設置了水表，水表設置齊全。本項目室外綠化灌溉采用微噴灌，同時采用太陽能熱水系統制備生活熱水，供衛生間及餐飲廚房使用。本項目全年用水量為7672噸，單月用水量見下表，同時對本項目各單項用水指標進行了計量統計見下表。本項目節水技術圖片見下圖。
3.4節材與材料資源管理
本項目主體結構建設所用混凝土全部采用預拌混凝土，減少了對施工現場的污染，地上部分主體結構采用鋼框架結構，大大降低了樓體結構重量，增加了可再循環材料的利用。本項目大量應用本地化建筑材料，絕大部分材料均來自于北京。建筑室外實體幕墻采用蜂窩鋁復合大理石板，具有材料重量輕，節省結構鋼材及石材用量，減少環境破壞等效果。
3.5室內環境質量
本項目坐北朝南，北臨北二環主路，南部為住宅小區，東西側均為辦公大樓，充分考慮到室內聲環境與抵擋冬季寒風的要求，本建筑北立面在滿足采光要求的前提下盡可能的封閉，南立面盡可能的開敞，最大限度自然通風采光，經過現場實測，本項目的室內噪聲以及室內照度均滿足規范要求。本項目在辦公室內設有二氧化碳濃度監控系統，且室內二氧化碳濃度與新風聯動，實現了二氧化碳濃度超標時對新風量的增大送入。本項目同時設有外遮陽系統和內遮陽系統，可人為進行手動控制室內遮陽程度，控制方式靈活簡單且這樣系統運行狀況良好。
3.6運營管理
本項目的物業管理具有完善的運行管理制度，并且管理制度及記錄完備，包括節能、節材、節水、綠化等方面。本項目物業管理公司通過了I S O14001環境管理體系認證。本建筑的空調系統定期由專門公司進行清洗。建筑設備自控系統運行正常，監控運行參數齊全，物業人員定期對建筑運行參數及能耗進行分析以實現系統優化運行與低能耗運行。
小結
國際環境公約履約大樓地處北二環，屬北京市的人口稠密地區，設計采用了意大利的先進設計理念，別具一格，建筑物的配套設施、設備以及場地布局合理，具有較高的綜合示范價值。該項目從方案論證直至建造運行的全過程，始終圍繞著“環保、節能、可
持續發展”這條主線 ，堅持 “以人為本” 的開發理念，使得該項目具有綠色建筑示范性。而且項目采用了多項節能環保新措施，應用了多項節能環保建筑材料，對于在我國推廣使用高效節能建筑產品，以及降低我們建筑業的能耗，起到了示范帶頭作用，對節能減排意義重大
