引 言
隨著我國新農村建設步伐的加快，農民生活水平的不斷提高，老百姓對日常洗浴的要求越來越高。普通緊湊式太陽能熱水器因使用方便、操作簡單、經濟節能等特點，在農村得到了廣泛的關注和應用。但是很多農村地區存在自來水水壓不穩定、定時供水等問題，有的甚至沒有自來水，需要用戶使用增壓泵和水塔供水，給老百姓使用太陽能熱水器造成諸多不便。根據農村使用太陽能熱水器的特點，主要由以下幾種適用于農村地區的太陽能熱水器技術方案。
太陽能側置式自動補水方案

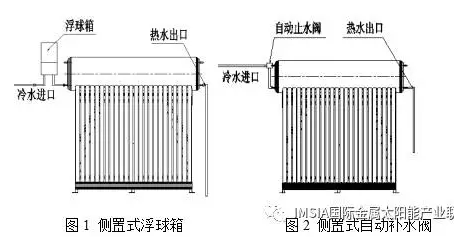

對于沒有自來水的用戶，冷水供應一般靠水井，通過增壓泵將水井的地下水輸送到屋頂?shù)乃?，再由水塔給太陽能熱水器供水，由于水塔比熱水器高，所以需要使用浮球箱。常見的浮球箱安裝在水箱上部，從水箱頂部進水，這種方式在熱水器運行過程中，浮球箱的溫度很高，容易生成水垢，造成浮球閥老化加快，出現密封不嚴而漏水。為解決這一問題，提出側置式自動補水方案，如圖1~2所示。
該方案有兩種補水裝置：
一是側置式浮球箱：側置式浮球箱安裝在水箱側面，浮球箱的冷水進口接自來水、水塔等供水管路，浮球箱出水口與水箱下部的補水口連接，從水箱下部進水，避免浮球箱出現高溫。用戶用水時，根據連通器原理，補水箱內的水位下降，補水箱同時進行補水。為防止混水，在補水口處安裝防混水管，同時將熱水出口設計在水箱另一側，出水口高度可在水箱直徑的1/2～1/3處，以保證熱水能夠足量放出。為美觀方便，浮球箱可設計為方形扁盒式，可牢固安裝在水箱側端蓋上。
二是自動止水閥：自動止水閥是力諾瑞特具有專利權的新型管道壓差式補水裝置，僅有拳頭大小，方便安裝。止水閥冷水進口接自來水或水塔，出水口接水箱上部的補水口，水位監測口接水箱下部的進水口。其工作原理是：自動止水閥分為兩個腔體，主腔體正常通水，副腔體設有一個進水口、一個泄壓口。補水時冷水經自動止水閥從水箱上部的補水口進入水箱，水箱滿水時，水位到達止水閥內，浮子浮起，將泄壓口堵住，腔體內形成壓力差，推動橡膠閥將主腔體封住，實現自動止水、補水。用水時，當熱水出口閥門打開時，熱水經熱水出口流出，水箱水位下降，止水閥內浮子隨水位下降，將泄壓口打開，主副腔的壓力差消失，在水壓的作用下實現補水。該方案的優點是該止水閥整合了電磁閥及浮球閥的優點，靠主腔體和副腔體的壓差實現密封止水，不需要任何電能和控制裝置。止水閥體積小，方便安裝和維護，不受水壓、水溫影響，使用范圍廣，性能可靠。
使用側置式自動補水方案，可以應用于農村無自來水而使用水塔或定時供水的地區，不使用水溫水位控制儀表時，實現自動補水，保證太陽能熱水器的冷水補充，同時通過對補水位置的結構優化，使補水裝置內的水溫保持在較低溫度，延長了補水箱的使用壽命，且該方案的成本很低，適合農村地區用戶選擇。
太陽能電機齒輪自動排空方案
農村地區的太陽能熱水器，冬季出現管路凍堵，由于未安裝控制儀表和電伴熱帶，無法解凍，大部分的農村太陽能熱水器，冬季被人為放棄使用，既影響老百姓日常的熱水使用，還造成熱水資源浪費，對太陽能熱水器的安全及壽命也有不良的影響。

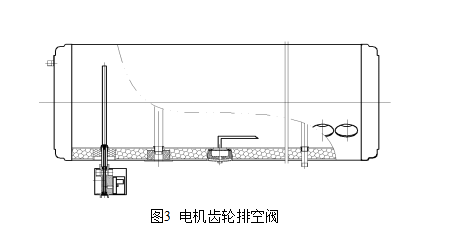

為解決這一問題，已有采用自動排空技術的解決方案。目前太陽能熱水器的管道排空方式，有機械式，如手動式機械排空閥，手動三通球閥，氣水置換防凍裝置等；有電磁式排空方式，排空裝置采用電磁方式來改變通水與通氣實現排空；有電動式排空方式，電動排空方式采用電機的動力輸出，經過變速裝置，達到三通的效果，有電動二位三通閥，也有電動三通球閥。以上管道排空方式，在不同場合和條件下，可以選用適宜的方式，但仍存在各種不足，沒有得到推廣應用。力諾瑞特根據排空原理，設計了電動機帶動齒輪實現管道排空的裝置。電機齒輪排空閥運行原理如圖3所示。
該電機齒輪排空閥采用電機帶動齒輪傳動，傳動桿上端與絲管形成斷面密封，插入熱水器水箱進出水口，在水箱內部實現進水和排空，避免排空閥本身存水被凍堵。排空裝置的齒條傳動機構與水路分離，保證電動機的電器使用安全，還可保證水不會與齒輪軸的潤滑油接觸而影響潤滑。排空裝置上設計有磁化除垢器，可有效防止管路因結垢出現堵塞的現象。采用排空專用水溫水位控制器，能夠提供自動上水、自動排空、智能電輔助加熱、智能保護等多種功能。進出水管路上設有用于感應管路溫度的感溫元件和用于自動排水的排空閥，如溫度低于控制器設置溫度，排空閥工作，排水電磁閥實現自動排空管道內部水。為避免因停電帶來的管路無法排空，控制系統設計為當停電或切斷電源時，控制器自動實現排空以避免管路存水凍堵。當電源恢復時，可正常使用熱水。
使用該防凍閥，可在很大程度上解決農村冬季管道凍堵無法使用的問題，特別是對于已經安裝的太陽能熱水器，管路沒有安裝電伴熱帶的，可在水箱進出水口處加裝該閥，實現管路排空。
沐浴混水閥增壓寶技術方案
太陽能熱水器在農村地區和部分多層樓房的頂樓用戶中，如頂樓熱水落差小、自來水壓力??；農村自制冷水箱微壓供應冷水等。其洗浴時花灑流量小、無法呈噴射狀態，洗浴舒適度非常差。一般的解決辦法通常是將太陽能熱水器盡量放到高處或使用增壓泵，雖然能夠從一定程度上改善，但是安全性、耗能、噪音污染、高故障率等問題隨之而來，并且還必須支出相當一部分費用，因此從各個角度看并不是解決該問題的優選方案。
隨著老百姓生活品質的提高，高質量的洗浴要求及環境要求也越來越強烈。根據文丘里原理設計開發的淋浴混水閥增壓寶能很好解決以上問題，滿足高質量、舒適性好的浴室要求。

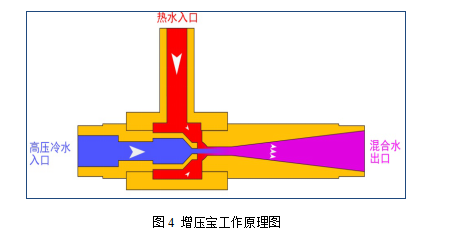

淋浴混水閥增壓寶工作原理如圖4所示，利用文丘里原理研發的射流增壓技術，帶有一定壓力的冷水通過管路設計，把流體由粗變細，以加快水流流速，使水流在文氏管出口的后側形成一個“真空”區。當這個真空區靠近工件時會對工件產生一定的吸附作用，從而達到增壓出水的要求。
使用該淋浴混水閥增壓寶，可在很大程度上解決農村地區太陽能熱水器出水壓力小、忽冷忽熱、逆流等問題，尤其對于樓頂安裝水塔的用戶，冷水入口、熱水出口相對于淋浴花灑來說，僅有3m的高度差，但在用水處加裝該增壓寶，即可大幅提高淋浴舒適度。
陽光淋浴房方案
農村地區冬季不使用太陽能熱水器，另一個主要原因是由于衛生間建設得相對比較簡陋，沒有很好的密封和保溫措施，衛生間內氣溫太低，洗浴的舒適度差。針對這一問題，對于已經建設有淋浴室的用戶，可為其提供如浴霸等取暖裝置，同時協助其改善淋浴室的防風密封，加強保溫，使冬季時淋浴室有相對舒適的洗浴環境，通過小成本實現冬季舒適洗浴。

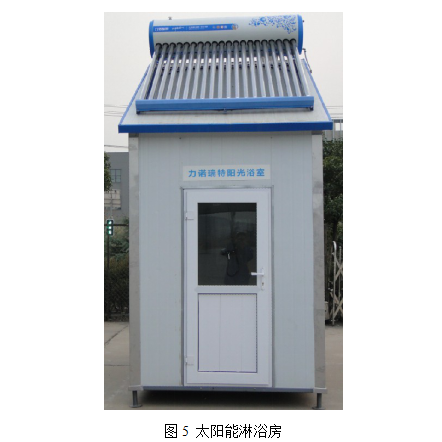

對于尚未建設有淋浴室的用戶，提出太陽能淋浴房的技術方案，如圖5所示。即為農村用戶同時提供太陽能熱水器的同時，提供淋浴房?？紤]到用戶的經濟條件和接受程度，淋浴房可采用板房方式建設，大小在4~6平方米，可靠近在自身房屋一面建設，以加強防風能力。對于有一定經濟實力的用戶，可建設面積更大的板房，太陽能熱水器直接安裝在板房頂上，淋浴房?jī)?nèi)配置浴霸、增壓泵，使用控制器實現管路伴熱防凍。
該方案可以建設農村的太陽能浴室，采用板房建設浴室，房頂安裝緊湊式太陽能熱水器或聯集管式太陽能熱水工程系統，提供熱水，實現冬季使用太陽能。
結 語
以上幾種主要針對農村地區使用的太陽能熱水器技術方案，主要是為解決農村地區因不同條件限制而造成太陽能熱水器無法使用的問題，技術方案因不同地區、用戶條件和使用習慣而異，供用戶和太陽能相關從業人員參考。
