甘肅張掖市金水灣熱水系統方案設計
工程概況
工 程 地 址：甘肅省張掖市
工 程 名 稱：甘肅張掖市金水灣熱水項目
熱水設計溫度： 熱水55 ℃
設計說明
本項目為甘肅張掖市金水灣熱水工程，根據甲方提供的資料可知，本工程可分為1個系統：該熱水系統共有五十個用水點， 每日熱水量為30t/天,熱水供水采用集中浴室熱水供水方式。
根據客戶要求，設計采用環保節能型高科技產品——華天成“天雪款”空氣源熱泵提供產熱水熱源。該系統安全可靠，采用環保工質，對環境無污染，比其它制熱設備大大降低運行成本，保證安全、舒適、衛生、環保、高效的給用戶提供生活用熱水。
設計理念
1）采用整合設計原則，從項目立項到施工設計的整個過程，綜合考慮用戶的建筑物、使用工況、空氣源熱泵規格及性能參數、系統配置及運行方式、使用和維護、節能與安全、經濟效益等因素，均應符合工程系統的設計原則。
2）力求使空氣源熱泵效果最佳，最大限度降低電能消耗，從而達到節約費用開支的目的。
3）系統設計的先進性、安全性、可靠性、耐久性等綜合考慮。
4）較好的經濟效益和社會效益，為客戶在環保、節能、文明用水、洗浴檔次等方面提供一套可靠的硬件設施。
設計依據
1、《建筑給水排水設計規范》GB50015-2003
3、《給水排水管道工程施工及驗收規范》GB 50268-2003
4、《設備及管道保溫技術通則》GB 4272-92
6、 業主提供的相關信息（圖紙及資料等）

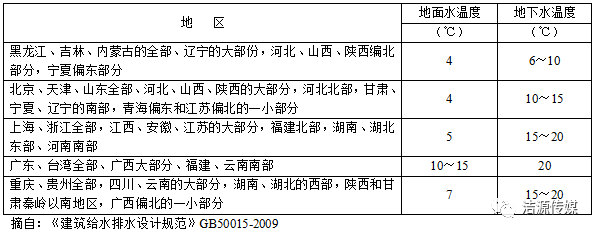

A、冬季冷水計算溫度：7℃；
B、夏季冷水計算溫度：18℃；
C、全年平均冷水溫度：15℃。
設計計算
淋浴用生活熱水系統：
日耗熱量的計算公式為Q=C·M·△t，設計熱水溫度55℃，冬季冷水溫度7℃計算，日用熱負荷值：
其中： Q－－日耗熱量、KWh(KJ)、1KWh＝3600KJ；
C－－水的比熱、取C＝4.2KJ/kg℃；
M－－水的質量（30kg）
△t－－水終溫與水初溫的溫差(48℃)
經計算得知：

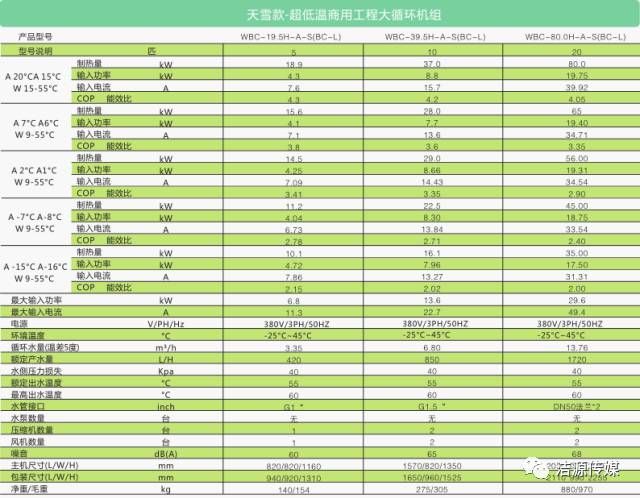

根據上述計算，根據冬季日負荷值(840KW)來選擇機型，運行時間不超過18個小時計算，每小時所需制熱量為94KW，主機選型按冬季最不利環境以及安裝位置綜合考慮，擬采用華天成BC系列-天雪款頂吹低溫熱水機組WBC-39.5H-A-S(BC-L1)作為熱源機組；
由上可知，熱泵系統制熱量充足，不需要增加電輔助加熱裝置，即可保水箱溫度。采用空氣源熱水機熱WBC-39.5H-A-S(BC-L1) 6臺+30噸熱水箱1個；
由上可知，熱泵系統制熱量充足，不需要增加電輔助加熱裝置，即可保水箱溫度。采用空氣源熱水機熱WBC-39.5H-A-S(BC-L1) 6臺+30噸熱水箱1個；
方案說明
淋浴熱水系統（30t）：
1）初次加熱系統6臺10p熱泵機組與30t不銹鋼保溫水箱連接循環加熱。各熱泵機組之間相互獨立；
3）熱泵水箱根據水箱液位和水箱水溫控制，當?shù)鸵何恍盘柡退鋬?nèi)部高溫信號同時送至電磁閥時，補水電磁閥打開進行補水；當高液位信號和水箱內部溫度開關低溫信號任一送至電磁閥時，補水電磁閥關閉停止補水。水箱液位、溫度的設定可根據實際情況調整；
4）熱泵的啟停受水箱溫度控制，也可以手動控制。當水箱溫度低于設定溫度時，熱泵啟動加熱；當水箱溫度高于設定溫度時，熱泵關閉；
5）熱水供水擬采用水泵變頻恒壓供水方式。回水由電磁閥及回水管上溫度控制；
6）系統配置輔助加熱熱源，滿足在冬季極端溫度條件下或機組檢修時，系統的正常運轉需求。
華天成熱泵機組，一年四季可全天候運行，管理方便、安全可靠、不占用室內空間、不需設機房專職人員，系統運行過程中無任何安全隱患，絕對安全環保，使用壽命可長達15年以上，設備性能穩定，可實現無人操作（全自動化智能控制）?？晒?jié)省每年的人工費、年檢費用、燃料采購等間接費用，只要少量電能即可產生大量熱水，且不產生任何污染，既響應了國家倡導的利用可再生能源的號召，又可體現管理者綠色、節能、環保的意識和理念。
與其他熱水方案相比，初始投資相對高些，但熱泵熱水機組只需很低的運行費用，用戶只需經過很短時間的運行即可完全收回初投資。
最后，我們負責地向用戶推薦使用空氣源熱泵熱水系統。
全年熱水運行費用比較：
一、生產生活熱水運行費用比較
綜合本工程情況需求，要實現生產全年生活熱水功能。采用常規的生產熱水方式進行粗略比較：
①、傳統熱泵熱水機 ②、傳統鍋爐 ③、電加熱
1、全年熱水運行費用粗略比較分析
每天所需熱水30噸，設計熱水溫度55度，全年（360天）的平均進水溫度15度，溫差40度計算：30000 kg×（40℃-15℃）×1 kcal/(kg·℃) ×360天=432000000Kcal

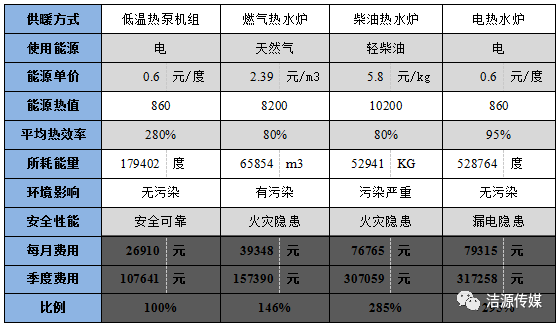

綜上所述，相同條件下，熱水從加熱到55℃及保持恒定溫度所需要消耗能耗的一年總費用對比。
綜上所述，相同條件下，熱水從加熱到55℃及保持恒定溫度所需要消耗能耗的一年總費用對比。
結論：通過全年熱水費用的比較，采用熱泵熱水機組比柴油熱水爐、燃氣熱水爐、電熱水爐全年節省費用分別約為4.9萬元、19.9萬元、20.9萬元。華天成-熱泵熱水機組在運行費優勢明顯，在運行費用節省方面，運行幾年的時間就可以回收全部設備上的投入。

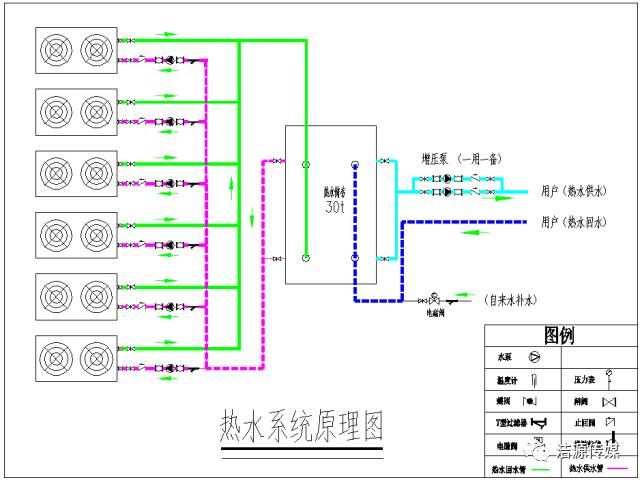

熱水系統原理圖
