| 類別 | 燃煤鍋爐 | 燃油鍋爐 | 燃?xì)忮仩t | 電鍋爐 |
| 效率 | 30% | 80% | 85% | 95% |
| 能源費用 | 工業煤： | 柴油： | 天然氣： | 電： |
| 1.50元/ kg | 7.00元/kg | 4.50元/m³ | 1.00元/KWh |
1.4 太陽能集熱器性能參數
集熱器類型：平板型太陽能集熱器；
集熱器規格：2000mm×1000mm×80mm。
02 熱水系統配置
| 樓號 | 每套系統水箱配置 | 太陽能系統配置 | 供熱水分區 | 集熱面積 | 總水量配置 |
| 員工宿舍樓（1） | 3個10m³立式承壓水罐 | 236塊平板型集熱器 | 一區 | 472㎡ | 30m³ |
| 3個10m³立式承壓水罐 | 236塊平板型集熱器 | 二區 | 472㎡ | 30m³ | |
| 3個10m³立式承壓水罐 | 236塊平板型集熱器 | 三區 | 472㎡ | 30m³ | |
| 3個10m³立式承壓水罐 | 236塊平板型集熱器 | 四區 | 472㎡ | 30m³ | |
| 3個10m³立式承壓水罐 | 236塊平板型集熱器 | 五區 | 472㎡ | 30m³ | |
| 員工宿舍樓（2） | 3個10m³立式承壓水罐 | 236塊平板型集熱器 | 一區 | 472㎡ | 30m³ |
| 3個10m³立式承壓水罐 | 236塊平板型集熱器 | 二區 | 472㎡ | 30m³ | |
| 3個10m³立式承壓水罐 | 236塊平板型集熱器 | 三區 | 472㎡ | 30m³ | |
| 合計 | 24個10m³立式承壓水罐 | 1888塊平板型集熱器 | 共8套 | 3776㎡ | 240m³ |
03 太陽能系統運行原理圖

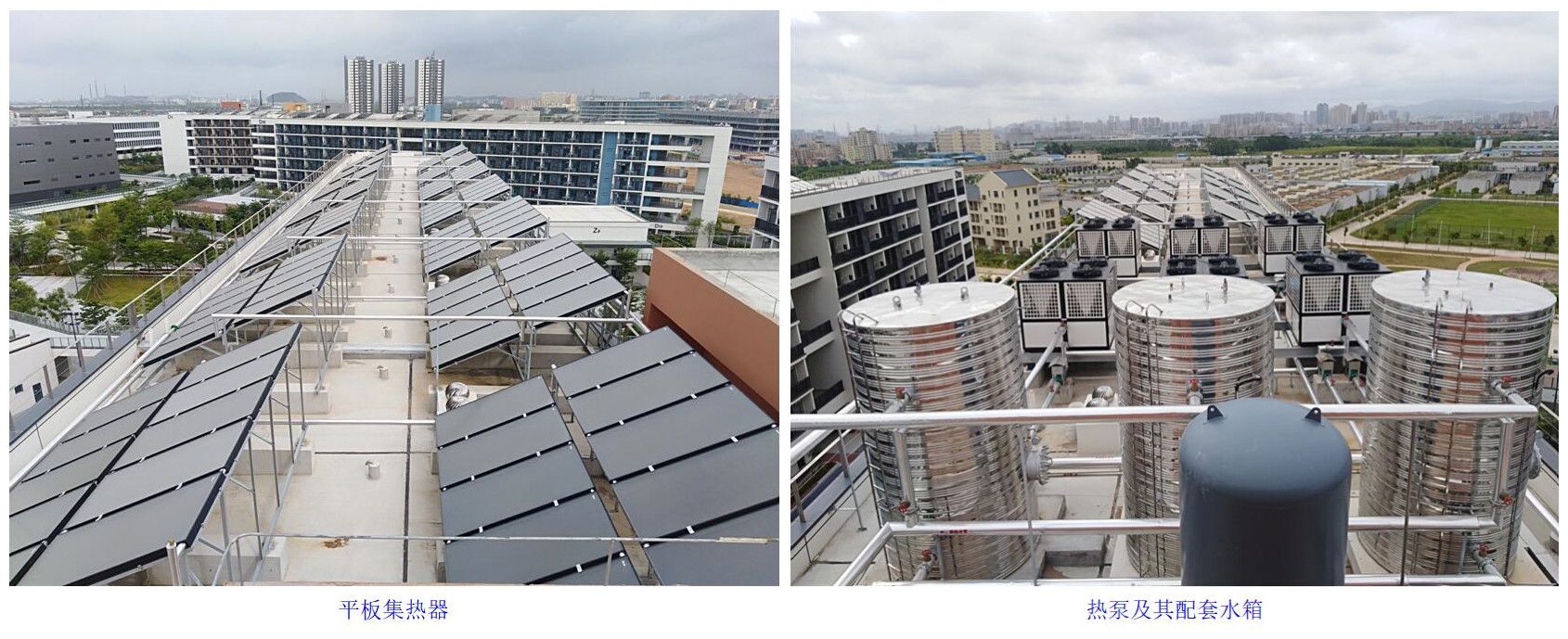

系統功能及組成：太陽能中央熱水工程由平板型太陽能集熱器、空氣源熱泵、集熱循環系統、自動補水系統、支架、儲熱系統、控制系統和溫控系統組合而成。

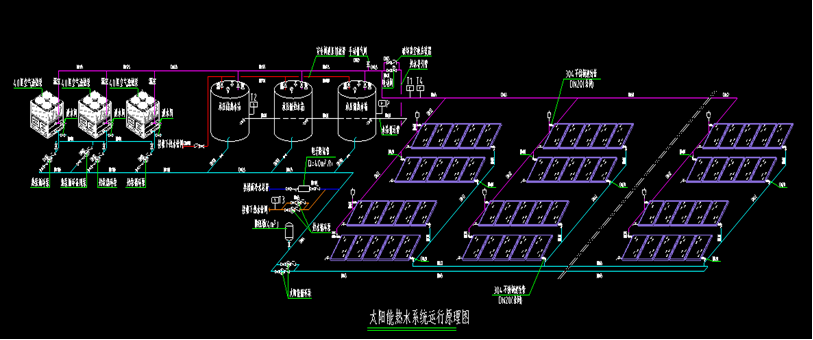

太陽能熱水系統運行原理圖（注：此圖僅為原理示意圖，不表示實際連接方式）
運行原理說明
1、太陽能集熱系統
當T1－T2≥7℃（可調）時，太陽能循環泵工作，集熱器與儲熱水箱開始換熱；當T1－T2＜2℃（可調）時，集熱器與儲熱水箱之間停止換熱，這樣，周而復始使得儲熱水箱內水的溫度不斷升高。
2、空氣源熱泵系統
在15:00-22:00（可調）設定的熱泵工作時間段內，當儲熱水箱溫度T2＜50℃（可調）時，空氣源熱泵工作，對儲熱水箱內的水進行加熱；當T2≥55℃（可調）時，空氣源熱泵停止運行；在15:00-22:00（可調）設定的熱泵工作時間段外，空氣源熱泵不工作。
3、熱水循環泵
當熱水管網的熱水溫度T3＜42℃（可調）時，熱水循環泵工作，熱水管網內的低溫水流入儲熱水箱，儲熱水箱內的高溫水進入熱水管網；當T3≥45℃（可調）時，熱水循環泵停止運行，使熱水管網的熱水溫度保持在適用的范圍內。
4、過熱、過壓保護
1）當儲熱水箱溫度T2≥70℃（可調）時，太陽能循環泵停止工作，集熱器與儲熱水箱之間停止換熱，T2不再升高，避免系統出現過熱、防止用水點出現燙傷事故。
2)當集熱器出口溫度T4≥90℃（可調）時，電動閥打開（開啟時間可調），系統開始進行高溫保護。
3）當集熱器的出口壓力P≥冷水壓力＋0.3Mpa（可調）時，電動閥打開，系統開始進行泄壓；當集熱器的出口壓力P＜冷水壓力＋0.25Mpa（可調）時，電動閥關閉，系統保壓。避免系統出現過壓，提高集熱器等設備的運行可靠性，降低系統故障率，減少維護成本。
二、技術經濟分析
根據經驗取值年夏季天數取153天，熱量使用率取60 %；年冬季天數取90天，熱量使用率取100 %；年過渡季節天數取122天，熱量使用率取80 %。
01 太陽能熱水系統總耗熱量
Q總 = Q1年夏季熱水需求總熱量+ Q2年冬季熱水需求總熱量+ Q3過渡季節日熱水需求熱量
= 2266994.21MJ + 4000578.02MJ + 2892269.74MJ = 9159841.97MJ
02 熱水系統投資分析
2.1、太陽能集熱能效與投入成本分析
2.1.1、水泵及電磁閥等年運行費用計算
本案在制熱過程中需要循環泵強制運行及電磁閥件控制，耗電量及數量見下表：
表1 ： 本項目水泵一覽表
| 設備名稱 | 規格型號 | 數量 | 小時功率（KW） | 實際運行小時功率（KW） |
| 太陽能循環泵1 | PH-751QH | 16臺 | 14.40 | 7.20 |
| 太陽能循環泵2 | PH-1501QH | 16臺 | 28.00 | 14.00 |
| 熱泵循環泵 | PH-2201QH | 64臺 | 179.20 | 134.40 |
| 熱水循環泵 | PH-751QH | 16臺 | 14.40 | 7.20 |
| 補水/回水電磁閥 | DF-50～65 | 8套 | 1.60 | 1.60 |
| 合計 | 237.60 | 164.40 | ||
備注：①其它儀器儀表按0.2KW/套，耗電量2KW/h；②其中太陽能循環泵1、太陽能循環泵2及熱水循環泵為一用一備，實際運行的耗電量計算一半；熱泵循環泵為三用一備，實際運行的耗電量計算3/4。
計算小時耗電量：164.40KW；
以每天運行8小時計，每天耗電量：1315.20KW·h
則年耗電量：480048.00KW·h
年運行費用P1 = 480048.00KW·h × 1.0元/ kW·h =480048.00元
2.1.2、空氣源熱泵年運行費用計算
全年太陽能保證率取0.46，所以需空氣源熱泵輔助加熱量為9159841.97MJ × （1-0.46） = 4946314.66MJ，則全年電加熱耗電量為4946314.66÷3.6 ÷4.0 = 343494.07kW·h。
每年耗電費用P2 = 343494.07kW·h × 1.0元/ kW·h = 343494.07元。
2.1.3、總年運行費用
年總耗電量：480048.00 KW·h + 343494.07 kW·h = 823542.07 kW·h；
年總耗電費用：823542.07 kW·h × 1.0元/ kW·h = 823542.07元；
15年總耗電費用：823542.07×15＝12353131.05（元）
備注：熱泵平均能效取4.0，平均電價取1.0元/ kW·h。
2.2、其它常規能源能效與投入成本分析
2.2.1、常規能源的計算參數
各種燃料的當量熱值分別為：
| 燃油：41310 kJ/kg | 天然氣：35530 kJ/m³ |
| 電：3600 kJ/ Kwh | 工業煤：20900 kJ/kg |
2.2.2、常規能源的費用計算
1）完全使用燃油鍋爐供給的運行費用預算（每年按365天計算）
每年耗油量為：9159841968kJ ÷（41310×80%）＝277167.82 kg
每年耗油費用：277167.82 kg×7.00元/kg＝1940174.71（元）
15年耗油費為：1940174.71×15＝29102620.68（元）
2）完全使用燃?xì)忮仩t供給的費用預算（每年按365天計算）
每年耗氣量為：9159841968kJ÷（35530×85%）＝303301.01m³
每年燃?xì)赓M(fèi)用：303301.01m3×4.5元/ m³＝1364854.54（元）
15年燃?xì)赓M(fèi)為：1364854.54×15＝20472818.04（元）
3）完全使用燃煤鍋爐供給的費用預算（每年按365天計算）
每年耗煤量為：9159841968kJ÷（20900×30%）＝1460899.82（kg）
每年燃煤費用：1460899.82×1.5元/ kg＝2191349.74（元）
15年耗煤費為：2191349.74×15＝32870246.04（元）
4）完全使用電鍋爐供給的運行費用預算（每年按365天計算）
每年耗電量為：9159841968kJ ÷（3600×95%）＝2678316.36（Kwh）
每年電費為：2678316.36×1.00元＝2678316.36（元）
15年電費為：2678316.36×15＝40174745.40（元）

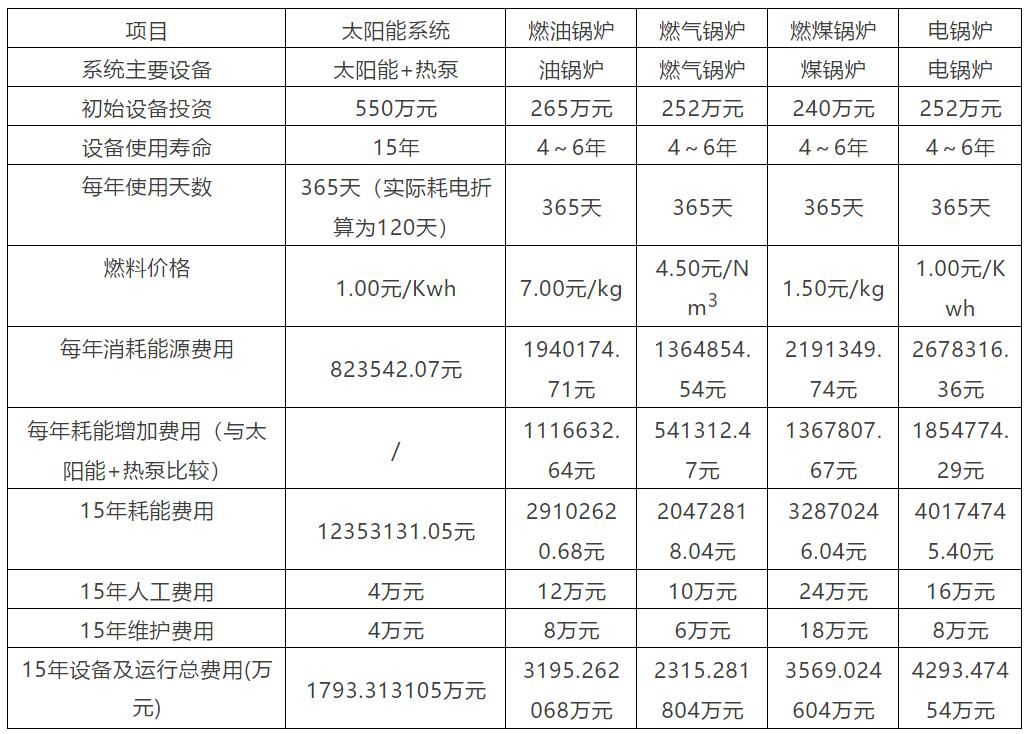

03 太陽能熱水系統與各類常規能源投資分析對比表

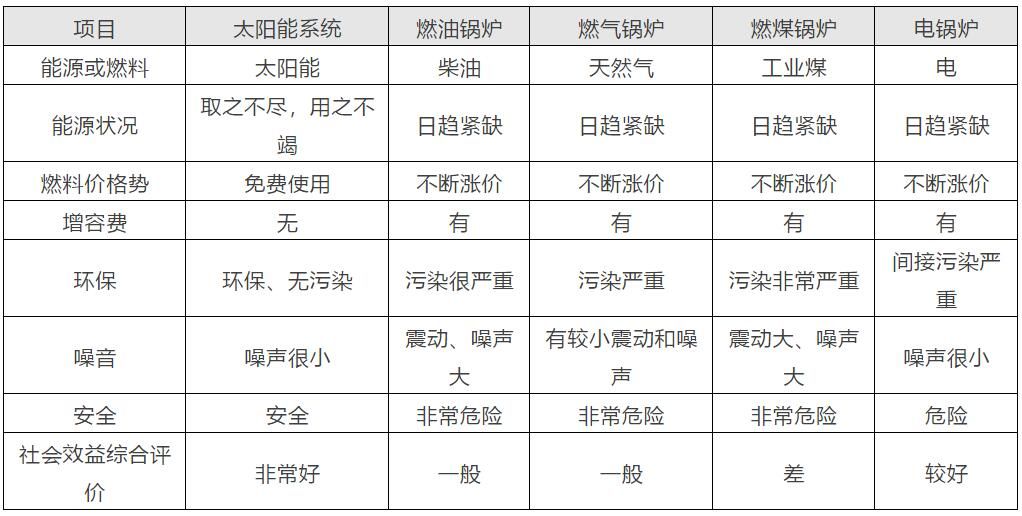

04 太陽能熱水系統與常規能源社會效益對比

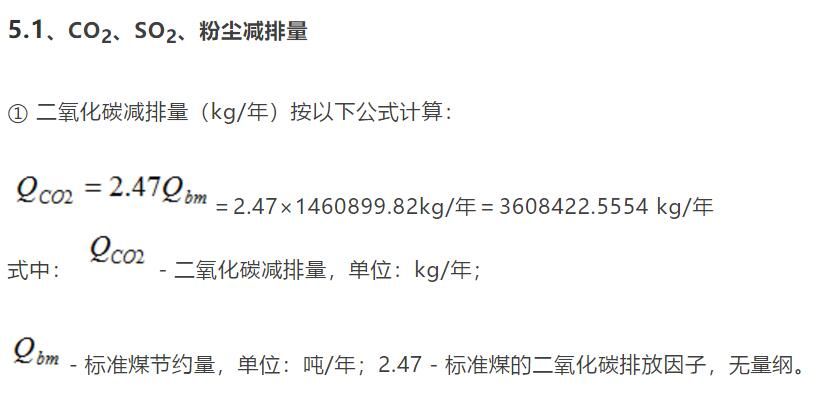

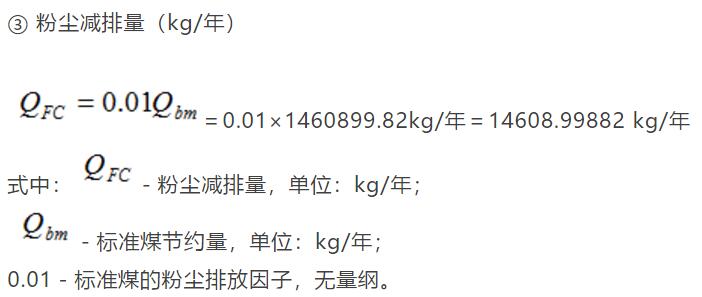

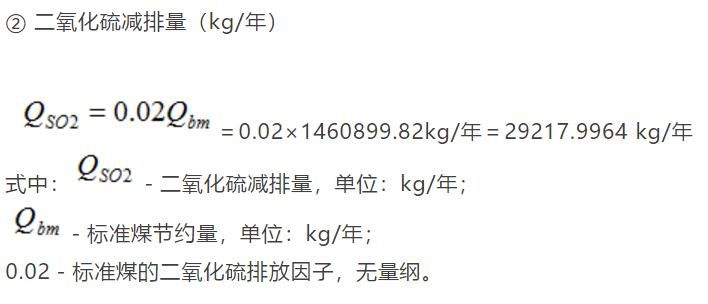

05 環境影響分析

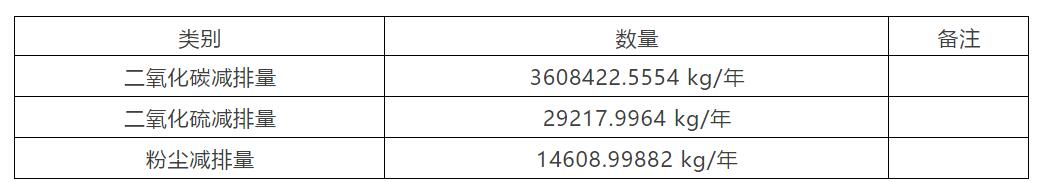

匯總后得出：
