0前言
在太陽能利用技術中，太陽能熱水器困其環保、技術簡單、成本低廉被廣泛應用。隨著太陽能與建筑相結合的深入，分體式太陽能熱水器引起更多學者的關注。分體式太陽能熱水器的儲熱水箱與集熱器高度差是產生系統循環動力的重要因素。如果高度差過小，則不能實現自然循環；過大則增加循環管道的長度和散熱面積，既不利于提高熱水器的熱效率又增加經濟成本。因此，合理高度差的確定顯得十分重要。
1系統描述及TRNSYS模型構建
NFSWH工作原理如圖1所示，它由集熱板、循環管道和儲熱水箱組成。冷水由水箱底部經下循環管道流人集熱器，流體經集熱器加熱后在熱虹吸壓力的作用下通過循環管道流回水箱上部，完成一次循環。本文儲熱水箱是臥式圓柱體結構，置于集熱板上方，高度可調，以評估集熱水箱對太陽能熱水器的熱效率及水箱溫度分層的影響。

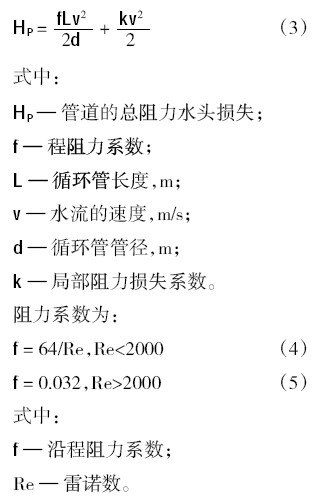

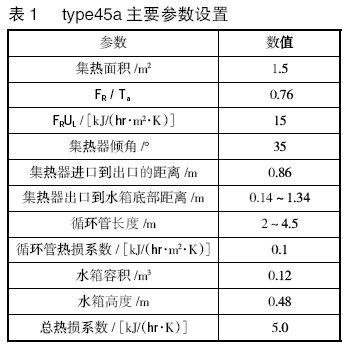

TRNSYS 模型主要由天氣數據、太陽能熱水器和輸出部件等組成。其中太陽能熱水器部件選用集熱器與水箱連成一體的type45a，該部件包括平板集熱器、分層水箱和水工質。將循環管路分解成多個垂直于工質流動方向的單元，并為每個不可壓縮流單元應用伯努利方程式求解，即可分析整個系統。type45a主要參數設置如表1所示。

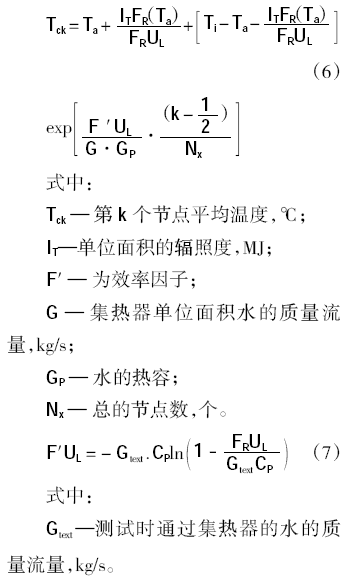

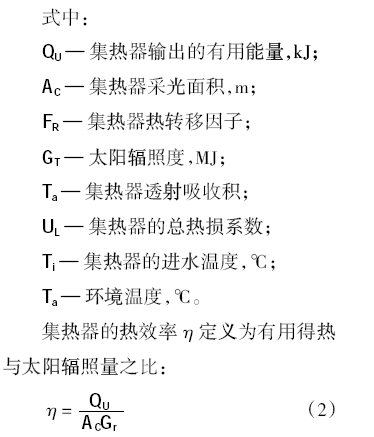

自然循環太陽能熱水器的循環動力來源于集熱器進出水溫差產生的熱虹吸壓力，可由流體靜力學計算得出。將集熱器平均分成垂直于工質流向的k個節點，每個節點的平均溫度可由（6）式計算：
2實驗裝置構建
該系統集熱器總面積為1.5m2，有效吸收面積為1.325m2，循環管道外套橡塑保溫棉和錫箔紙，儲熱水箱采用臥式放置的圓柱體水箱，系統的其他參數見表1。
實驗地點為昆明，為獲取盡可能多的太陽輻射量，集熱器選取正南方向35°傾角放置。各技術指標如表2所示。
表2：TRM-2型太陽能測試系統技術指標
3實驗結果及討論
TRNSYS模型的氣象數據是由Me teorological數據庫提供的典型氣象年數據，與實際測量的數據可能存在一定差距。為盡可能減少這種差距，本文選取一月份太陽輻照度與實際測量值較為相近的一天。實際測量太陽輻射量比模擬所用的輻照量約大0.46MJ/a。
改變水箱的放置高度，以評估其對系統集熱效率的影響，結果如圖2所示。
由圖2可知，對于實驗部分，水箱底部到集熱器出水口的高度為0.14m-0.74m，太陽能熱水器的熱效率從62.5%提高到67.7%。主要原因是隨著水箱的放置高度升高，熱虹吸壓力增大，循環得到改善。雖然在此過程中，循環阻力也隨之增大，但熱虹吸壓力增量比阻力增量大，系統循環速率加大，集熱器收集的太陽能及時由水帶入儲熱水箱儲存，最終系統的熱效率增大。然而高度進一步提高到1.34m時，效率卻由67.7%降至64%。雖然提高水箱安裝高度可以增大熱虹吸壓力，但流量增大會引起儲水箱內水摻混，擾亂了溫度分層。此外也增大系統的循環管道的長度和散熱面積，最終導致熱水器的集熱效率不升反降。也就是說水箱底部到集熱器出水口存在一個最佳高度，系統的集熱效率最大。
4結論
2援水箱底部相對于集熱器頂端的高度為0.7m-1.4m 比0.2m-0.7m 有更高集熱效率。
3援水箱底部到集熱器頂端的高度為0.44m-1.04m，系統熱效率變化不超過3%。
