基本情況 |
申報單位 |
涉縣國石之源熱力有限公司 聯系人：韓計輝13933003633，jihui.han@jeeccn.com |
|
主要能源 |
電能 |
|
|
技術路線 |
空氣源熱泵+電鍋爐+電儲熱 |
|
|
用熱側情況 |
涉縣瑞泰佳苑小區，建筑面積2.1萬㎡，192戶，三步節能保溫建筑，暖氣片。 |
|
|
供熱側情況 |
涉縣國石之源熱力有限公司，分布式供暖，供暖面積2.1萬㎡，2016年12月開始供暖。 |
|
|
適用范圍 |
適用于全國大部分區域，分布式供暖。 |
|
|
案例簡介 |
瑞泰佳苑小區，原采暖方式為電地熱絲方式，采暖費用高、后期損壞后需破拆地磚維修，維修不易，無法滿足人們日常的生活品質，經我公司設計，小區將分戶式供暖改為分布式供暖，利用小區車庫改造成熱源站，小區內重新鋪設供熱管道，戶內改為掛片，同時，熱力站以空氣源熱泵供熱、電鍋爐供熱、儲熱罐換熱三套系統的協同供熱模式，利用夜間的低谷電價，用電鍋爐對儲熱罐進行儲能，在峰電階段利用板換換熱給小區管網實現供暖，在極端天氣，利用空氣源熱泵和電鍋爐組合、空氣源熱泵和儲熱罐組合多種方式。經兩個采暖季的運行，戶內采暖效果良好。 |
|
|
主要技術指標 |
氣候條件 |
供暖設計室外溫度-5.5℃、極端最低溫度：-20.2℃。 |
|
主要設備 |
清華同方品牌空氣源熱泵10臺， 廣州貝龍品牌電鍋爐（510kW）及50方儲能罐一套， 平時主用空氣源熱泵，電鍋爐和儲能作為調峰。 |
|
|
設備參數 |
空氣源熱泵制熱量700kW,電鍋爐510kW,供回水溫度（供55℃回45℃），流量70 m3/h。 |
|
|
能效比 |
主要設備能效比為2.95，系統綜合能效比2.2。 |
|
|
其它參數 |
循環水泵，供熱機組均為變頻控制，全系統為自動化控制。 |
|
|
主要經濟指標 |
固定設施 建設費用 |
單位取暖面積建設費用60元/m2。 |
|
年能耗情況 |
電總消耗量89.9萬度，單位取暖面積用電42.8度，折合標煤量13.7千克標煤/m2（按火力發電供電標準煤耗折算）。 |
|
|
采暖季運行費用 |
單位取暖面積運行費用16元/m2。 |
|
|
實際運行效果 |
取暖效果 |
采暖天數120天、室內平均室溫21℃、設備運行穩定。 |
|
環保效益 |
替代燃煤267噸，減少二氧化碳排放0.07萬噸，二氧化硫6.4噸，氮氧化物1.9噸。 |
案例簡述
申報單位簡介(同案例C08)
主要設備和技術
瑞泰佳苑小區，原為電地熱絲采暖，采暖費用高、后期損壞后需破拆地磚維修，維修不易，無法滿足人們日常的生活品質，經我公司設計，小區將分戶式供暖改為集中供暖，利用小區車庫改造成熱源站，小區內重新鋪設供熱管道，戶內改為掛片，經兩個采暖季的運行，戶內采暖效果良好。
改造前用電熱絲供暖，直接是電能轉換成熱能，能效比低，費用高，居民一般都是不舍得24小時運行；改造后用空氣源熱泵形式供暖，利用電能驅動，將空氣中的熱量通過壓縮提取，注入小區供熱管網，通過循環泵帶動循環，實現居民戶內供暖，這種方式電能是熱能的搬運工，合理有效利用大自然中的能量，能效比高，運行穩定，可實現24小時供暖。
同時，為了應對極端天氣和合理利用峰谷電價政策，我們在空氣源熱泵供熱系統外，我們加裝了電鍋爐和儲熱罐，最終形成了空氣源熱泵供暖、電鍋爐供暖、儲熱罐換熱三套系統的協同供熱模式，利用夜間的低谷電價，用電鍋爐對儲熱罐進行儲能，在峰電階段利用板換換熱給小區管網實現供暖，在極端天氣，利用空氣源熱泵和電鍋爐組合、空氣源熱泵和儲熱罐組合多種方式，保證小區供暖效果。

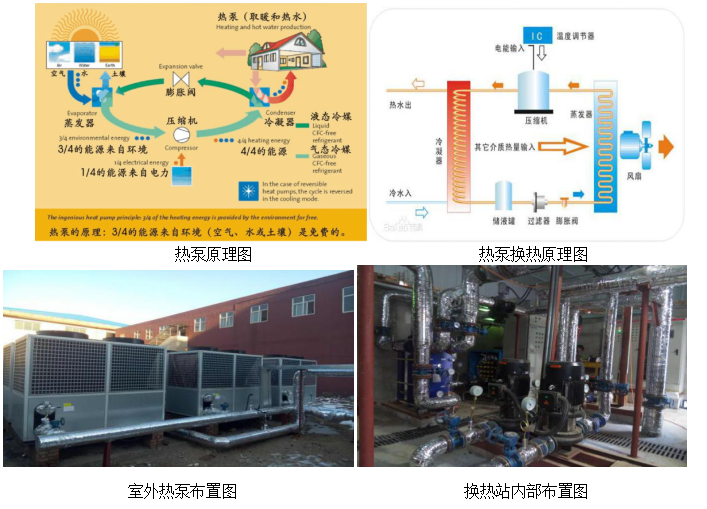

熱泵供熱
熱泵是一種將低位熱源的熱能轉移到高位熱源的裝置，通常是先從自然界的空氣、水或土壤中獲取低品位熱能，經過電力做功，然后再向人們提供可被利用的高品位熱能。
設備生產(供應)商：涉縣國石之源熱力有限公司
運行管理(同案例C08)
取暖效果和環保效果
利用電能驅動設備來收集自然環境的能量，承擔城鎮小區集中供熱，可以有效對能源進行節約利用，針對室外溫度的變化，利用自控系統隨時控制，使取暖居民戶內溫度達到恒溫，戶內長期維持在不低于18度，達到最優的恒溫節能范圍。同時對應不同小區不同末端方式，區別應對，這一點，分布式熱泵供熱方式，優勢及其明顯。
環保效果，僅2017-2018年一個采暖季，我們供熱面積2.1萬平米，就替代燃煤267噸，減少二氧化碳排放0.07萬噸，二氧化硫6.4噸，氮氧化物1.9噸。
