內襯不銹鋼復合鋼管在太陽能熱水系統中的應用
東南大學附屬中大醫院 李文藝
太陽能熱水系統在使用過程受到工作環境的影響，水質和管道會在物理、化學等作用下發生變化，產生腐蝕、結垢等主要問題，而導致無法滿足使用要求，提出經濟的新型解決方案——內襯不銹鋼復合鋼管道系統，并對應用前景的經濟性和適用性進行了展望。東南大學附屬中大醫院 李文藝
前言
在太陽能熱水系統中，管路是系統的重要組成部分。太陽能熱水系統的主要功能是為人們提供生活熱水，與人們的生活安全密切相關，因而要求太陽能系統管路首先具有耐腐蝕、耐高溫、抗凍和良好機械性能的特點；其次須對人體無任何損害，也就是管道、管件必須具有良好的衛生性能，這兩方面對管路材料提出了很高的要求。本文對比分析各種管道性能及其在太陽能系統中的應用，著重介紹內襯不銹鋼復合鋼管的性能和其在太陽能熱水系統的應用及前景。
太陽能熱水系統管路性能要求
（1）太陽能熱水系統主要為了提供生活熱水，所以衛生性能是基本要求。這就要求太陽能管路不允許造成污染，應滿足“健康第一”的要求；
（2）太陽能熱水系統的主要介質為來自市政管網的自來水，管路需要有一定的耐腐蝕性；
（3）由于太陽能熱水系統溫度時刻在由低到高或由高到低變化，這就要求太陽能熱水系統管路的材料具有熱膨脹系數小和耐冷熱水沖擊的抗疲勞性能；
（4）太陽能系統高溫決定了系統必然會產生水垢，需要系統管路不易結垢或具有自動清理水垢的能力；
（5）太陽能熱水系統有可能達到介質的沸點高溫，故管路耐高溫性能必不可少；
（6）對于承壓太陽能系統來說，管路必須能承受0.6MPa以上的壓力；
（7）太陽能系統管路的要求有一定的坡度，需要管路具有一定的強度剛性，管路材料強度是關鍵性的指標；
（8）施工安裝也是太陽能熱水系統的重要部分，是實現系統功能的重要工序，因此方便、安全、可靠、成熟的連接方式是管路系統的必要條件；
（9）作為建筑物的配套設備一部分，太陽能系統管路還要求有相應的壽命要求和經濟性能。
太陽能常用管材的性能及特點
目前，太陽能系統中最常用的管材主要有：塑料管、金屬管、塑料金屬復合管。
1. 塑料管
塑料管是合成樹脂加添加劑熔融成型加工而成的制品。常用的塑料管種類有：硬聚氯乙烯管（PVC-U）、高密度聚乙烯管（PE-HD）、交聯聚乙烯管（PE-X）、無規共聚聚丙烯管（PP-R）、聚丁烯管（PB）、工程塑料丙烯晴—丁二烯—苯乙烯共聚物（ABS）等。
塑料管的使用溫度及耐熱性能決定了PVC-U、PE、ABS僅能用于冷水管，而PE-X、PP、PB則可用于熱水管。但塑料的材料強度僅為鋼的1/10左右，故塑料管的低材料強度剛性決定了不適宜作為太陽能熱水系統管路。
2 .金屬管
金屬管主要包括鍍鋅鋼管、鑄鐵管、不銹鋼管。
鑄鐵管與鍍鋅鋼管相比具有易腐蝕、造價低等特點，適用于埋地敷設，大量被用于消防、排水管。隨著社會的不斷進步和人們安全意識的提高，鑄鐵管正在逐步退出市場。
鍍鋅鋼管分熱鍍鋅鋼管和冷鍍鋅鋼管兩種，熱鍍鋅鋼管鍍鋅層厚，具有鍍層均勻，附著力強，使用壽命長等優點。冷鍍鋅工藝成本低，其本身的耐腐蝕性熱鍍鋅鋼管相差很多，在含氯的自來水中，鋅層的腐蝕量為0.12g/㎡•d，如果鋅層厚度為500g/㎡，耐蝕壽命為11.4年；如果鋅層厚度為300g/㎡，耐蝕壽命為6.8年。鍍鋅管的使用曾經在冷熱水管路中占主導地位，但由于鍍鋅管的衛生性能較差、易結垢的特點，決定了其逐漸被太陽能熱水系統所淘汰。
不銹鋼管自20世紀發明以來憑借其優良的性能和漂亮的外觀在所有管材的發展中成為一枝獨秀。其優點為：滿足健康要求、安全衛生，可保持水質純凈對人體健康沒有任何影響；不銹鋼含鉻，在鋼管表面氧化后形成厚0.03～0.05×10-6mm的致密的鈍化膜，阻止金屬繼續氧化；而碳鋼氧化后成為粉末。使用溫度范圍極廣，可在-270℃～400℃的溫度下長期安全工作（這也是其他任何塑料管材都無法比擬的）；它是一種環保材料，不含環境污染物（無鉛、無聚氯乙烯、無環境荷爾蒙等），可無數次再生，100％回收利用材料；具有很高的強度和耐腐蝕性、可靠耐用、長壽命、低維護，大大降低了水管的滲漏率；具有優越的流通性能和較好的保溫性能可節約能源、降低能耗。缺點為：目前價格較貴，大范圍推廣起來有困難。
3 .塑料金屬復合管
塑料金屬復合管一般以金屬作支撐材料，內襯以環氧樹脂和水泥為主，它的特點是重量輕、內壁光滑、阻力小、耐腐蝕性好。根據材料不同可分為：鋼塑復合管；不銹鋼-塑復合管、塑覆不銹鋼水管、塑覆銅管、鋁塑復合管、交聯鋁塑復合管、襯塑鋁合金管。
塑料復合管中塑料熱膨脹系數為鋼的10倍，由于兩種材料的熱膨脹系數不一致，常導致使用中兩種材料產生分層，故塑料復合管不適宜作為太陽能管路；同時由于鋁塑復合管、交聯鋁塑復合管、襯塑鋁合金管材質的剛性太差，也不適宜作為太陽能管路。
內襯不銹鋼復合管性能特點
通過以上分析，塑料管、金屬管、塑料金屬復合管不能完全滿足太陽能熱水系統的性能要求。
早在2000年1月1日開始實施的《關于在住宅建設中淘汰落后產品的通知》中規定：自2000年6月1日起，在城鎮新建住宅中，禁止使用冷鍍鋅鋼管用于室內給水管道，并根據當?shù)貙?shí)際情況逐步禁止使用熱鍍鋅鋼管，推廣應用新型復合管材。這項規定給新型管材的推廣和應用提供了廣闊的平臺。內襯不銹鋼復合管以其優異的性能，成為更理想的管道升級換代產品。
1內襯不銹鋼復合鋼管簡介

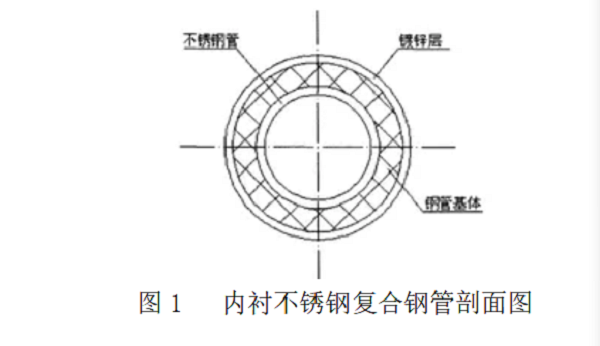

內襯不銹鋼復合鋼管又名雙金屬復合管，顧名思義，是以鋼管作為基管，通過爆炸復合法、液壓復合法、拉拔復合法或機械旋壓法等復合工藝將不銹鋼內襯管與基管復合的雙金屬管材。
3.2 內襯不銹鋼復合鋼管性能和技術特點
內襯不銹鋼復合鋼管兼顧了其內外兩層管材的優點，同時也克服了它們各自的缺點，是理想的給水管材，其主要技術優點體現在以下五個方面：
（1）具有良好的機械性能，結合強度高；
由于內襯不銹鋼復合鋼管內外兩層均為金屬材料，外管為碳鋼管其抗壓、抗沖擊性強，抗拉強度大，兩種金屬材料熱膨脹系數相近，不會產生內外層分離現象，大大提高了供水的安全性。
（2）防銹耐腐蝕性好，且耐熱耐寒；
內襯不銹鋼復合鋼管外層鋼管防腐層可按規定做成熱鍍鋅層，也可做成環氧或3PE防腐層，安全可靠。內層不銹鋼材質由于具有防銹和耐氧化、耐酸堿、耐晶間腐蝕性等良好化學性能，其防銹和防蝕比其它材質優越。不銹鋼材質工作溫度耐熱可達350℃，耐寒可達-270℃，可以完全滿足給水用管材的要求。
（3）安裝便捷，工藝簡單；
內襯不銹鋼復合鋼管，可焊接、螺紋連接、法蘭連接和溝槽連接，安裝同傳統鍍鋅鋼管和鋼塑復合管一樣，DN100以下管道采用螺紋連接、DN100以上管道采用法蘭或溝槽連接，工藝簡單，安裝工人不需要專門培訓。
（4）衛生環保、安全性好；
由于內襯不銹鋼復合鋼管內壁光滑，管內流體阻力小，不易結垢，且不銹鋼材質化學性能穩定，在使用過程中不受流體腐蝕，不銹鋼管本體無雜質進入流體，所以流體無污染。內襯不銹鋼復合管與不銹鋼復合管件配套連接，加上對接頭螺紋和端面的無毒防銹處理，可以有效防止對水質造成的二次污染。尤其江蘇眾信綠色管業科技有限公司獨有的全屏蔽雙密封螺紋管件連接專利更是首次徹底解決了內襯不銹鋼復合鋼管的連接密封問題，避免鋼管端面和流體接觸。

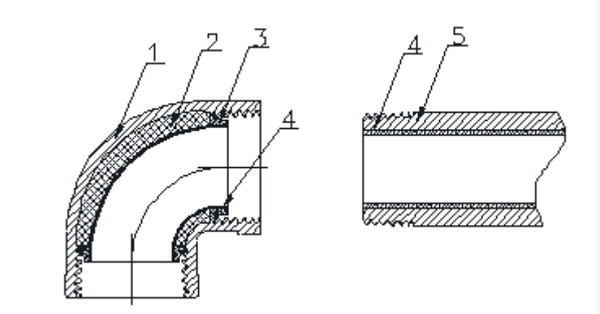

1-可鍛鑄鐵管件；2-注塑成型的塑料填充層；3-注塑成型的橡膠密封圈；4-不銹鋼內襯層；5-端部加工螺紋的外層基管
圖2 內襯不銹鋼復合鋼管與管件的連接示意圖
（5）性價比優。
內襯不銹鋼復合鋼管的造價只有不銹鋼管的三分之一的價格，薄壁不銹鋼管的三分之二的價格，紫銅管的五分之一價格。

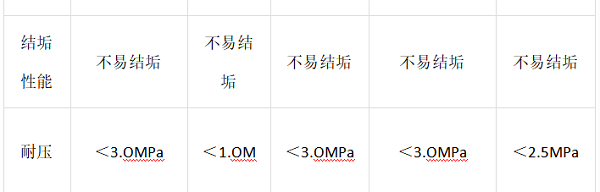

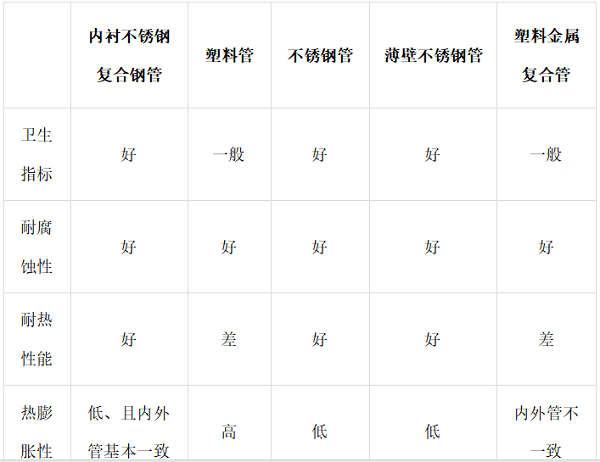

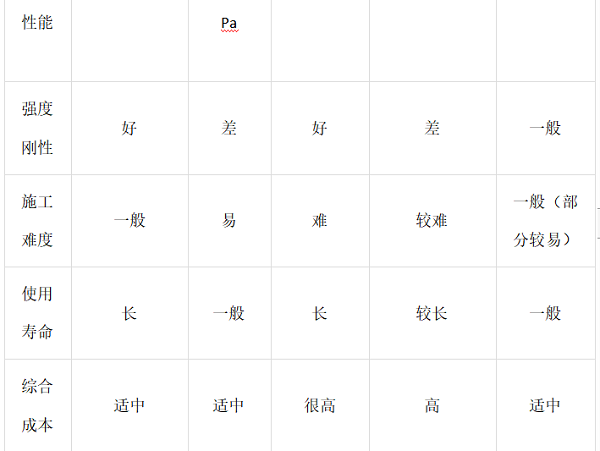

表1 內襯不銹鋼復合鋼管與其它常用管材的主要性能比較
內襯不銹鋼復合鋼管與太陽能管路的適用性
通過對太陽能的性能要求及太陽能常用管道、內襯不銹鋼復合管道性能的比較分析發現，在衛生性能、耐腐蝕性、耐熱性能、熱膨脹性、結垢性能、耐壓性能、強度剛性、施工難度、使用壽命、性價比等方面，內襯不銹鋼更加適用于太陽能熱水系統管路。
結束語
管材是太陽能熱水系統的重要組成部分，內襯不銹鋼復合鋼管是近年來在太陽能熱水系統應用越來越廣泛的新型管材，這得益于其工藝先進、安全、環保以及性價比高，完全能滿足太陽能熱水系統管路的性能要求。但為了確保太陽能熱水系統的質量，我們使用者除了要充分了解內襯不銹鋼復合鋼管的性能和特點，還要熟悉相關的施工技術，使管材達到其最佳的使用效果。目前，針對類似內襯不銹鋼復合鋼管這種新型復合金屬管材，國家已出臺相關的標準、規程和圖集，如CJ/T192-2004、CECS205-2015、GB/T31940-2015，這大大有助于這種新型給水管材的發展和應用。
